TESTADOR DE CHOPPERS E FLYBACKS

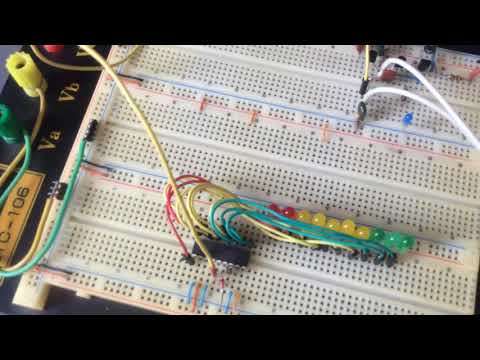

Primeiros testes do projeto, em breve mais detalhes e as considerações finais com esquema, placa de circuito impresso e novos testes....
O circuito consta de um oscilador, o qual aliado a bobina de um chopper/flyback/bobina/transformador irá oscilar em determinada frequência de operação induzindo um campo magnético no circuito magnético do núcleo.
Se não houverem espiras em curto um LED azul irá acender e também teremos uma indicação no VU de LEDs (LM3914), indicando que o dispositivo está BOM, caso contrário o LED azul e o VU ficarão apagados e não haverá oscilação no circuito, indicando que o dispositivo está ou contém espiras em curto e portando encontra-se DEFEITUOSO.
Uma ferramenta para o técnico reparador.
Atualização de 19/03/21:-
Algumas fotos das placas dos VUs....
VU com o Circuito Integrado: IAA180
Atualização 20/03/21:-
Confeccionado e montado a placa do oscilador.
O Protótipo já está plenamente funcional.
Farei algumas correções e ajustes para tornar o layout das placas mais funcional.
Na placa oscilador pretendo deixar uma saída BNC para acoplar um osciloscópio, caso o técnico necessite um diagnóstico mais preciso do Chopper/Flyback.
Atualização 20/04/21:-
 |
| Teste final de funcionamento das placas VU e Oscilador |
 |
| Disposição dos LEDs, Bornes e Chave on/of |
 |
| Disposição das placas e espaço para a bateria de 9V |
 |
| Produto final.... kkk .... protótipo.... |
 |
| Testando um enrolamento de um Flayback |
 |
| Testando outro enrolamento do Falyback |
 |
| Nessa foto é possível o cabo que liga o produto a um osciloscópio, caso a pessoa queira ver o forato da onda e medir a amplitude e frequência do sinal |
 |
| Mediando amplitude e frequencia para um enrolamento |
 |
| Mediando amplitude e frequencia para um outro enrolamento |
 |
| Ligações internas.... é um protótipo..... |
Atualização 01/11/21:-
ESQUEMAS E PLACAS:
 |
| PLACA OSCILADORA |
OBS.: não utilizar o resistor R3 na montagem.
 |
| PLACA INDICADORA (VU) |
OBS.: JP3 deve estar fechado para o modo de barra indicadora
 |
| PLACA OSCILADORA - LADO COBREADO |
 |
| PLACA OSCILADORA - LADO COMPONENTES |
 |
| PLACA VU - LADO COBREADO |
 |
| PLACA VU - LADO COMPONENTES |
